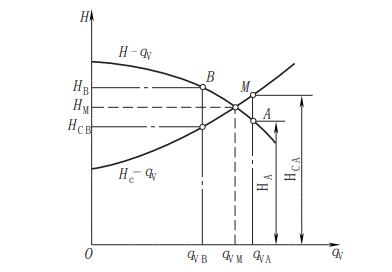

離心泵的工作點將離心泵性能曲線 H-qv 和管路特性曲線H-qv按同一比例繪在同一張圖上，則這兩條曲線相交于M點，M點即為離心泵在管路中的工作點，如圖2-41所示。在該點單位質量液體通過泵增加的能量(泵揚程H)正好等于把單位質量液體從吸水池送到排水池需要的能量(即管路所需的外加揚程H。故M點是泵穩定的運行點。

圖2-41

　　如果泵偏離M點在A點工作，此時泵產生的揚程是Ha，由圖2-41可知，在qva流量下管路所需要的揚程為HcA，而HsHcs，液體的能量有富裕，此富裕能量將促使流體加速，流量則由qvn增加到qvm，只能在M點重新達到平衡。由此可以看出，只有M點才是穩定工作點。
