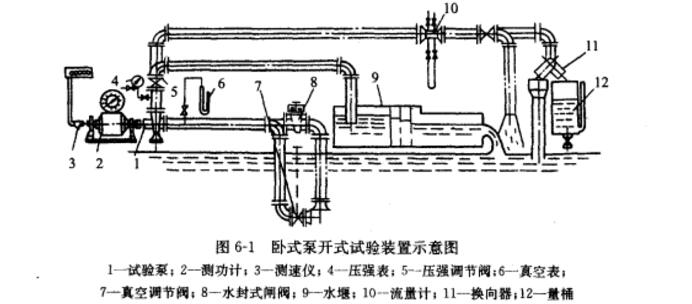

葉片式臥式渣漿泵性能試驗裝置按其布置情況分為開式試驗臺和閉式試驗臺兩種。圖6-1所示為試驗泵的開式試驗裝置示意圖,工作介質為常溫清水。試驗泵1自水池吸水,水經水封式閘閥8或真空調節閥7和吸水管路進人試驗泵,從泵中獲得能量后,由泵的排出口流進排水管,而后流回水池。在泵的吸入口上裝有真空表6,以測量吸入口的真空值。在泵的排出口法蘭上裝有壓強表4,以測量其出口壓強。在真空表及壓強表的下面,各裝一個三通閥用來放氣及放水。

　　在排水管路上裝有壓強調節閥5,用以調節流量,調節閥前還裝有文丘里流量計或渦輪流量計10。此外,根據不同的試驗要求,還裝設有測量流量的水堰9和量桶12等測量泵流量的裝置。功率較小的臥式渣漿泵常用測功電動機2驅動,測功電動機轉速用測速儀或頻率計3測得,而其力矩則用天平稱重測得。
